Efficiënte monstervoorbereiding voor elektronenmicroscopie: praktische tools die het verschil maken

Goede beeldvorming, meetresultaten en chemische analyse beginnen met een goede monstervoorbereiding. Of u nu werkt met grondstoffen, biologische monsters of industriële componenten, monstervoorbereiding van hoge kwaliteit is essentieel voor zinvolle SEM- en TEM-analyses. Van sputtercoating tot ion-milling en cryo-sectioning, de juiste gereedschappen maken uw workflow consistenter, efficiënter en reproduceerbaarder.

In dit overzicht geven we u een selectie van instrumenten en technologieën die verkrijgbaar zijn bij uw lokale verkoopkantoor xxx en die ontworpen zijn om u te helpen het meeste uit uw elektronenmicroscoop te halen – elk met duidelijke voordelen en een bewezen bijdrage in het lab.

LUXOR SEM coaters

In een elektronenmicroscoop worden monsters in een kamer onder vacuüm geplaatst en vervolgens gebombardeerd met een elektronenbundel. Hierdoor worden niet of zwak geleidende monsters elektrisch geladen, wat leidt tot abnormale contrasten en “overbelichte” beelden.

Dit effect kan worden voorkomen door een dunne laag geleidend materiaal (meestal goud, platina of koolstof) aan te brengen. De meest gebruikte methoden zijn thermische evaporatie voor het aanbrengen van een laagje koolstof en plasma coating voor goud en platina. Dergelijke technieken worden gewoonlijk SEM-coating genoemd.

Het LUXOR coater gamma bestaat uit 3 modellen:

De LUXOR^Au sputter coater is een geavanceerde, volautomatische goud of goud/palladium sputter coater voor gebruik met desktop of floormodel SEM voor vergrotingen tot 50.000x.
De LUXOR^Pt sputter coater wordt gebruikt in combinatie met hoge resolutie floormodel SEM of FEG-SEM (vergrotingen vanaf 50.000x) voor het coaten met platinum, goud/palladium of goud.
De LUXOR^C is een volautomatische koolstofcoater ontworpen voor monstervoorbereiding in chemische analysetoepassingen waar floormodel, desktop of FE-SEM elektronenmicroscopen uitgerust met EDX/EDS detectoren worden gebruikt.

Fischione ion mills en plasma cleaners

Fischione ion mills en plasmareinigers worden in meer dan 500 onderzoekslaboratoria wereldwijd gebruikt om de dagelijkse uitdagingen in elektronenmicroscopie en nanotechnologie op te lossen.

Model 1051 ionenmolen: Een state-of-the-art ion mill – en polisher die betrouwbare preparaten met topprestaties biedt. Deze compacte, nauwkeurige ion mill produceert consequent hoogwaardige transmissie-elektronenmicroscopie stalen met grote elektronentransparante gebieden voor een grote verscheidenheid aan materialen.

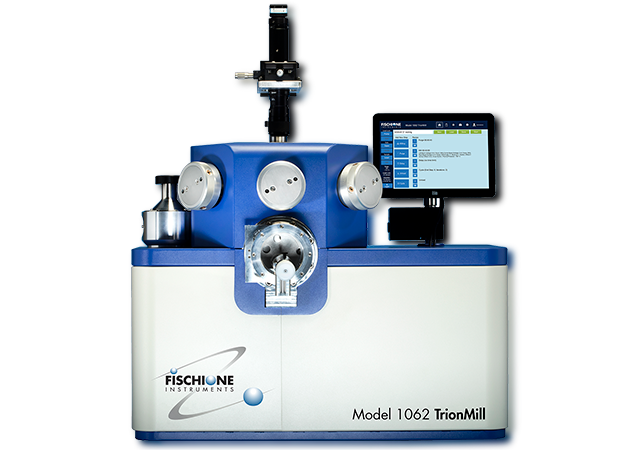

De Model 1061 SEM Mill en Model 1062 TrionMill worden gebruikt voor het creëren van de oppervlakte-eigenschappen die nodig zijn voor SEM beeldvorming en analyses. Model 1061 SEM Mill gebruikt twee onafhankelijk instelbare TrueFocus ionenbronnen, terwijl de drie ionenbronnen van de TrionMill grootschalig millen en polishen van vlakke en doorsnede-monsters mogelijk maken. Met de hoogenergetische werking kunnen snel grote oppervlakken worden gefreesd (tot 50 mm), terwijl met de laagenergetische werking de monsters voorzichtig kunnen worden gepolijst.
De 1070 NanoClean plasmacleaner verwijdert automatisch en snel organische vervuiling (koolwaterstoffen) voor electronen microscopietoepassingen. Hij reinigt tegelijkertijd de monsters, monsterhouders en stubs. Hij is ook ideaal voor oppervlaktewetenschappelijke technieken.

Thermo Scientific Nebula deeltjesdispenser

Met de Thermo Scientific™ Nebula™ Particle Dispenser wordt een standaardmethode voor uniforme droge poederdispersie op SEM stubs beschikbaar. De Nebula creëert een monolaag van deeltjes op een stub en vermijdt deeltjesclusters terwijl de structuur van fragiele deeltjes behouden blijft.

TechnoOrg Linda Ionmills

De hoofdactiviteit van TechnoOrg Linda is het ontwikkelen en produceren van instrumenten op basis van ionentechnologie voor intensief gebruik bij monstervoorbereiding en diepteprofilering voor transmissie- en rasterelektronenmicroscopie.

De UniMill is een volledig geautomatiseerd ion beam thinning systeem voor TEM/XTEM monstervoorbereiding. Het is eenvoudig te gebruiken en volledig geautomatiseerd, en maakt gebruik van het grootste energiebereik op de markt (100 eV- 16 keV).
De GentleMill is een ionenbundelwerkstation voor eindreiniging en polijsten van TEM/FIB-monsters van de hoogste kwaliteit.
De SEMPrep 2 is een nieuwe generatie ionmillsng ysteem voor slope cutting en polijsten van oppervlakken voor SEM- en EBSD-gebruikers. Het is eenvoudig te gebruiken en volledig geautomatiseerd, met een energiebereik van 100 eV tot 16 keV en unieke voorgekantelde slop cutting monsterhouders (30°, 45°, 90°).

RMC Boeckeler microtomen en ultramicrotomen

RMC Boeckeler ontwikkelt oplossingen voor monstervoorbereiding voor onderzoek op nanoschaal. De (cryo) microtomen en (cryo) ultramicrotomen worden wereldwijd gebruikt in de vooruitgang van een breed scala aan onderzoeksgebieden, waaronder materiaalkunde en celbiologie, met speciale nadruk op monstervoorbereiding voor 3D elektronenmicroscopie oplossingen.

De toepassingen van microtomie zijn niet beperkt tot biologische of life science studies. Uitdagende monsters, metalen en keramiek, bijvoorbeeld, kunnen worden gesneden door de roterende microtomen van RMC Boeckeler met hun krachtige aandrijving, waardoor hardere monsters en grotere oppervlakken kunnen worden bewerkt.

RMC Boeckeler microtomen hebben een modulair ontwerp en kunnen gemakkelijk geconfigureerd worden om dikkere secties met een groter oppervlak te prepareren voor onder andere lichtmicroscopie, FTIR en confocale toepassingen. Voor materialen die bij cryotemperatuur moeten worden gesneden, is er ook een cryokamer met vloeibare stikstof beschikbaar.

Het gebruik van TEM, SEM, AFM, SPM en FTIR vereist zeer nauwkeurig gereedschap voor monstervoorbereiding, zoals de PowerTome ultramicrotoom. De krachtige snijbeweging staat bekend om zijn duurzaamheid en maakt het mogelijk om door een grote verscheidenheid aan materialen te snijden, variërend van zachtere tot extreem harde materialen, waardoor hij gebruikt kan worden voor onderzoek in veel verschillende industrieën, variërend van biowetenschappen tot materiaalwetenschappen.

Meer info over ultramicrotomen

IBSS plasma reinigingstechnologie

IBSS levert plasmareinigingsoplossingen voor SEM, FIB en TEM. Het vlaggenschip van IBSS, de GV10x DS Asher, is een nieuw toonbeeld in situ downstream plasmaverassing. De concurrerend geprijsde GV10x Downstream Asher vermindert koolstof- en koolwaterstofvervuiling 10 tot 20 keer effectiever dan traditionele methoden bij een vacuümdruk die veilig is voor TMP-gebruik

Lees meer over Plasma Cleaning Technology

Plasmareiniging is de meest niet-invasieve effectieve manier om monsters voor te bereiden voor elektronenmicroscopie wanneer uitgassende materialen worden waargenomen. Omdat het plasmareinigingsproces koolwaterstofverontreinigingslagen verwijdert, kan het tegelijkertijd andere koolstofstructuren verwijderen. Dit kan een probleem zijn voor TEM-toepassingen omdat de koolstofdragerroosters na elke reinigingsperiode minder robuust worden. ibss biedt een niet-kinetisch, zacht mechanisme om de neveneffecten van plasma-interacties tussen monsters te minimaliseren. De resultaten tonen aan dat het systeem effectief vervuiling verwijdert en tegelijkertijd de koolstofdragerlaag gedurende vele reinigingsbeurten behoudt.

Download het rapport hier
